Aksesuarlar

Accessories

Kauçuk cihazlarına yönelik test blokları, tablalar ve sıkıştırma kümelerine yönelik aksesuarlar bulunmaktadır.

Kauçuk Sertlik Test Blokları 5 ölçekte bulunmaktadır:
IRHD (Makro)
IRHD (Mikro)
Shore A
Shore D
Shore M

Kauçuk Sertlik Test Blokları, sıcaklık ve zamanın, sertlik üzerindeki yaşlanma etkilerine dayanacak şekilde formüle edilmiş yüksek kaliteli kauçuktan üretilmiştir.

Test blokları, cihazların doğru çalıştığından ve doğru okuduğundan emin olmak için kontrol amacıyla kullanılmak üzere tasarlanmıştır. Bloklar, belirli sertlik değerlerine göre standartlar üzerinden tasarlanmamıştır.

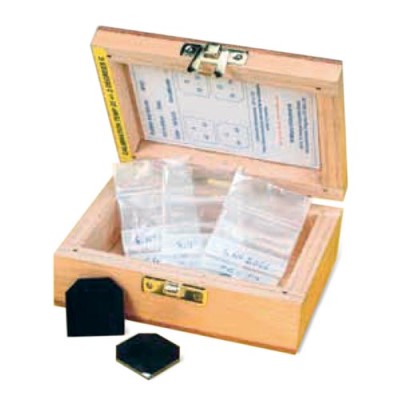

H10A Shore A Test Blokları
H10A Test Blokları, ASTM D2240, DIN 53505 ve JIS 6253 standartlarının test özelliklerine uygundur.
Her bir set, 50 x 60 x 8 mm'lik altı tane dörtgen bloktan oluşur. Her blok, kutunun kapağında belirtilen sertlik değerleriyle ilgili harf ile belirtiler. Sadece tanımlanmış yüzeyler test için kullanılmalıdır. Bloklar, 20-90 derece Shore A aralığını kapsamaktadır.

H10 IRHD Makro Test Blokları
H10 Makro Test Blokları, BS 903 Pt A26, ISO 48, ASTM D1415, DIN 53519 ve JIS 6253 standartlarının test özelliklerine uygundur.
Her set 50 x 60 x 8 mm'lik altı adet bloktan oluşur. Her blok, kutunun kapağında belirtilen sertlik değerleriyle ilgili harf ile belirtiler. Sadece tanımlanmış yüzeyler test için kullanılmalıdır. Bloklar 35-95 IRHD aralığını aralığını kapsamaktadır.

H11 IRHD Mikro Test Blokları
H11 Mikro Test Blokları, BS 903 Pt A26, ISO 48, ASTM D1415, DIN 53519 ve JIS 6253 standartlarının test özelliklerine uygundur.
Her set 25 x 25 x 2 mm'lik dört adet bloktan oluşur. Bloklar 35-95 IRHD aralığını kapsamaktadır.

Bütün test blokları, sıcaklık ve zamanın sertlik üzerindeki yaşlanma etkilerine dayanacak şekilde formüle edilmiş olan yüksek kaliteli kauçuktan üretilmiştir. Test Blokları, cihazların düzgün çalışıp doğru değerleri gösterdiğini kontrol etmek amacıyla belirli sertlik değerlerine sahip standartlara göre tasarlanmıştır. Her set, test sertifikası ile birlikte ahşap bir kutuda arz edilmektedir.



TEKLİF İSTEK FORMU
Detaylı Bilgi İçin Arayın Detaylı Bilgi İçin Arayın

TEKLİF İSTEK FORMU

GÖNDER

Test Blocks Scale Hardness Range (Type) Quantity in Set Instrument Model
H10 IRHD 40-90 6 H1, H2, H3, H14, H15, H25
H11 IRHD Micro 40-70 4 H5, H5A, H5B, H12
H10A Shore A 20-90 6 H16A, H17A, H26A
H10D Shore D 30-80 5 H16D, H17D, H26D
H11M Shore M 40-70 4 H17M

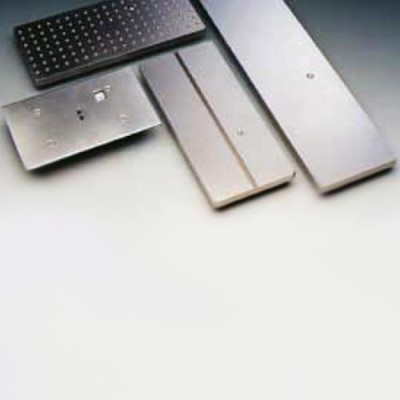

Wallace Sertlik Cihazları Numune Tablaları

Wallace, H12, H14, H17 Shore Sertlik Cihazlarında kullanmak için numune tablaları geliştirmiştir. Tablalar, fazladan bir sabitlemeye gerek kalmadan pimlerle kolayca sabitlenir.


H19 "V" Oluklu Tablalar

H19-2 V Oluklu Tabla
180mm x 76mm, 1mm oluk genişliği

H19-3 V Oluklu Tabla
180mm x 76mm, 4mm oluk genişliği

H19-4 V Oluklu Tabla
180mm x 76mm, 8mm oluk genişliği

H19-5
180mm x 76mm Matris Tabla
10 milimetrelik 126 adet delik barındırmaktadır.

H19-ORA
Çapları 1-6mm olan "O" Ring'i tutan numune tablalarıdır.

H19-7
300mm x 76mm
Çok büyük numunelerin kolayca yerleştirebilmesi için düz yüzey oluşturan büyük boy tabla.

H19/VAC
H12 ve H17M cihazları ile kullanımı ideal olan vakumlu numune tablası, ince numuneleri düz tutmak için kullanılan alternatif bir numune tablasıdır ve bir vakum pompası kullanılması gerektirir.

Bunların haricinde, özel uygulamalar için özel tasarım tablalar da üretebilmektedir.

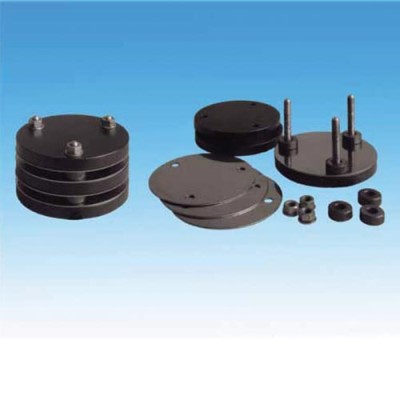

Compression Set Apparatus - C3/C4

Kauçuk bir test numunesinin belirli bir süre baskıya maruz bırakıldıktan belirli bir süre içerisinde sabit bir sıcaklıkta formuna geri dönmesini gözlemlemek için kullanılmaktadır. "Sıkıştırma Kümesi", sıkıştırma sonrası artık sıkıştırma suşu, (a) verilen bir sıkıştırma suşu veya (b) verilen bir sıkıştırmanı yarattığı baskıdır.

C.3, C.4 referansına göre aparat, testin sabit zorlanma yöntemine uygulanır.

İki veya daha fazla yuvarlak çelik levha, 12.5 mm kalınlığında ve 126 mm çapında üç civata ile birbirine kenetlenir. Sıkıştırılmış test numunelerinin kalınlığını kontrol etmek amacıyla her bir civatanın etrafındaki halkaların şekline uygun olan ara parçalar yerleştirilir.Sıkıştırılmış halde test numunelerinin kalınlığını kontrol etmek için her bir civatanın etrafındaki halkalar uygun kalınlıkta ara parçalar ile yerleştirilir. Gevşemiş paslanmaz çelik diskler, test numuneleriyle temas halinde oldukça parlak bir yüzey sağlamak için ana plakalar arasında birleştirilir. Bu disklerde çizik, oyuk veya hasar görmesi durumunda kolayca değiştirilebilir. Aparat, tek gün ışığı (2 plaka) çift (3 plaka) ve üçlü gün ışığı (4 plaka) ile kullanılabilir.
Ayrıca BS (Model C.3) veya ASTM (Model C.4) şartnamesini karşılamak için gereken kalınlıkta ara parçalar da sağlanabilir.
